在阿里云 ACK 上安装 KubeSphere

本指南将介绍如何在阿里云容器服务 ACK 上部署并使用 KubeSphere 3.3 平台。

阿里云 ACK 环境准备

创建 Kubernetes 集群

首先按使用环境的资源需求创建 Kubernetes 集群,满足以下一些条件即可(如已有环境并满足条件可跳过本节内容):

  • KubeSphere 3.3 默认支持的 Kubernetes 版本为 v1.20.x、v1.21.x、* v1.22.x、* v1.23.x 和 * v1.24.x。带星号的版本可能出现边缘节点部分功能不可用的情况。因此,如需使用边缘节点,推荐安装 v1.21.x;
  • 需要确保 Kubernetes 集群所使用的 ECS 实例的网络正常工作,可以通过在创建集群的同时自动创建使用已有弹性 IP;或者在集群创建后自行配置网络(如配置 NAT 网关);
  • 小规模场景下工作节点规格建议选择 4核|8GB 配置,不推荐2核|4GB ,并按需扩展工作节点数量(通常生产环境需要 3 个及以上工作节点),详情可参考最佳实践- ECS 选型

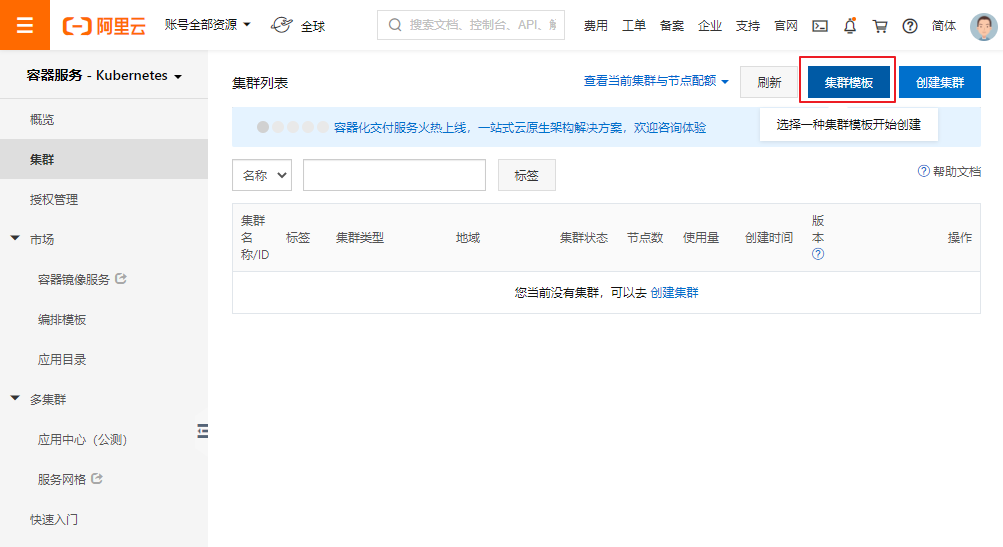

1.创建标准托管集群,转到导航菜单,然后参考下图创建集群,您可以使用集群模板快速创建标准托管集群:

ack-template

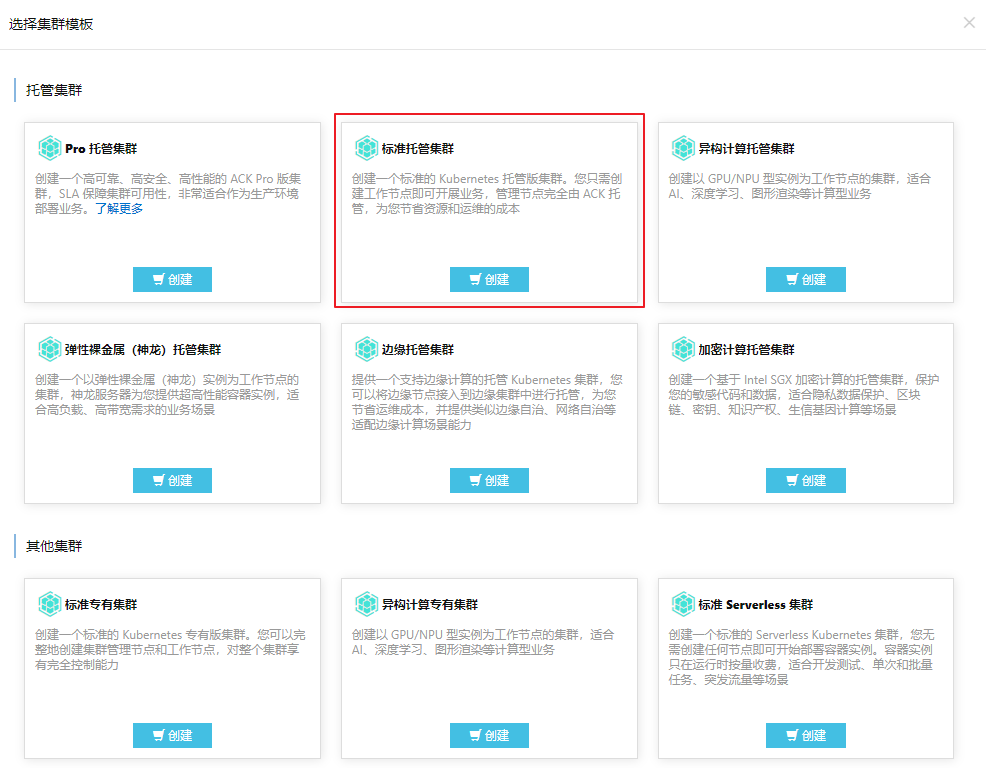

选择标准托管集群

standard-template

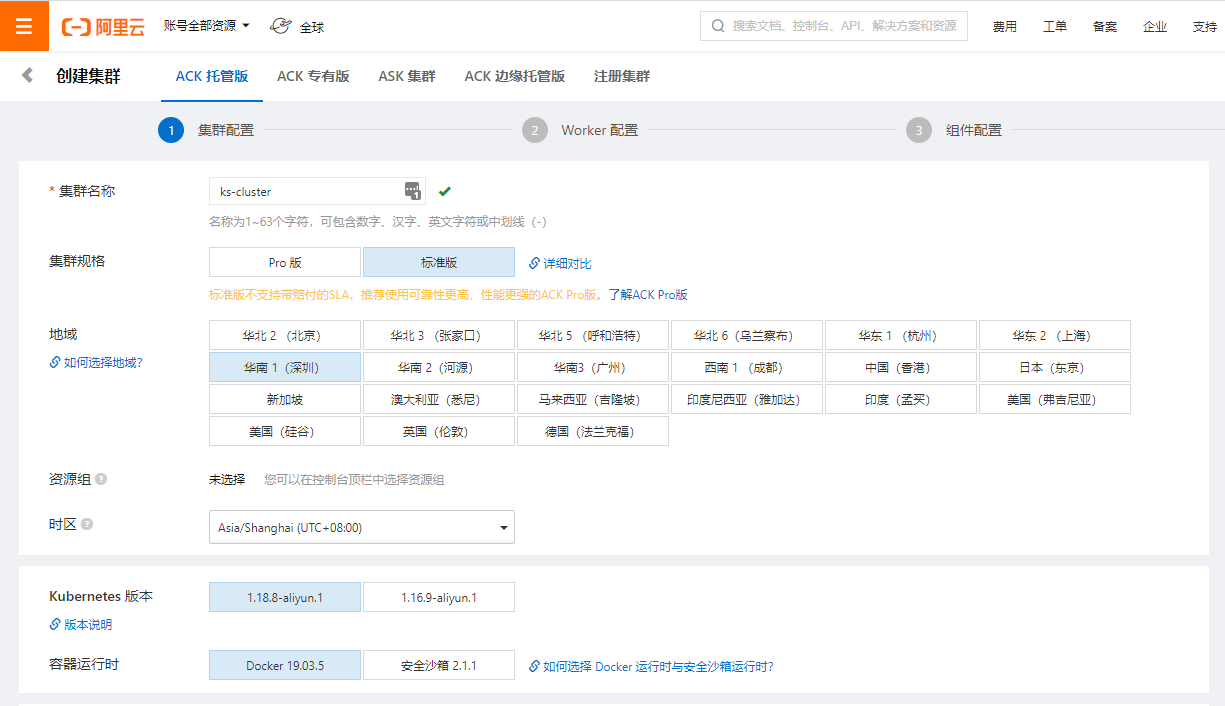

2.在配置集群页面,配置以下集群信息:

create-ack-cluster

说明:配置集群名称、选择 Kubernetes 版本、容器运行时版本等。

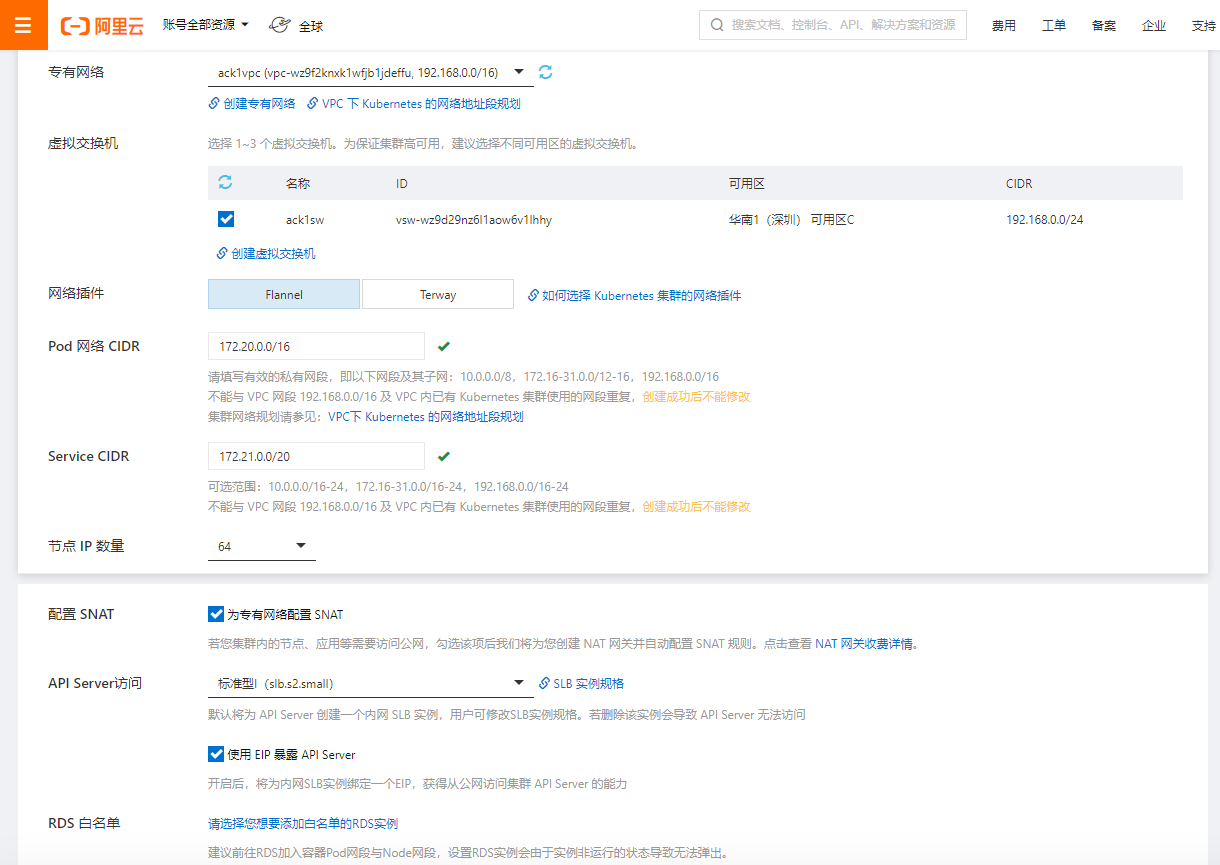

3.指定专有网络,勾选为专有网络配置 SNAT 以及使用 EIP 暴露 API Server:

network-and-apiserver

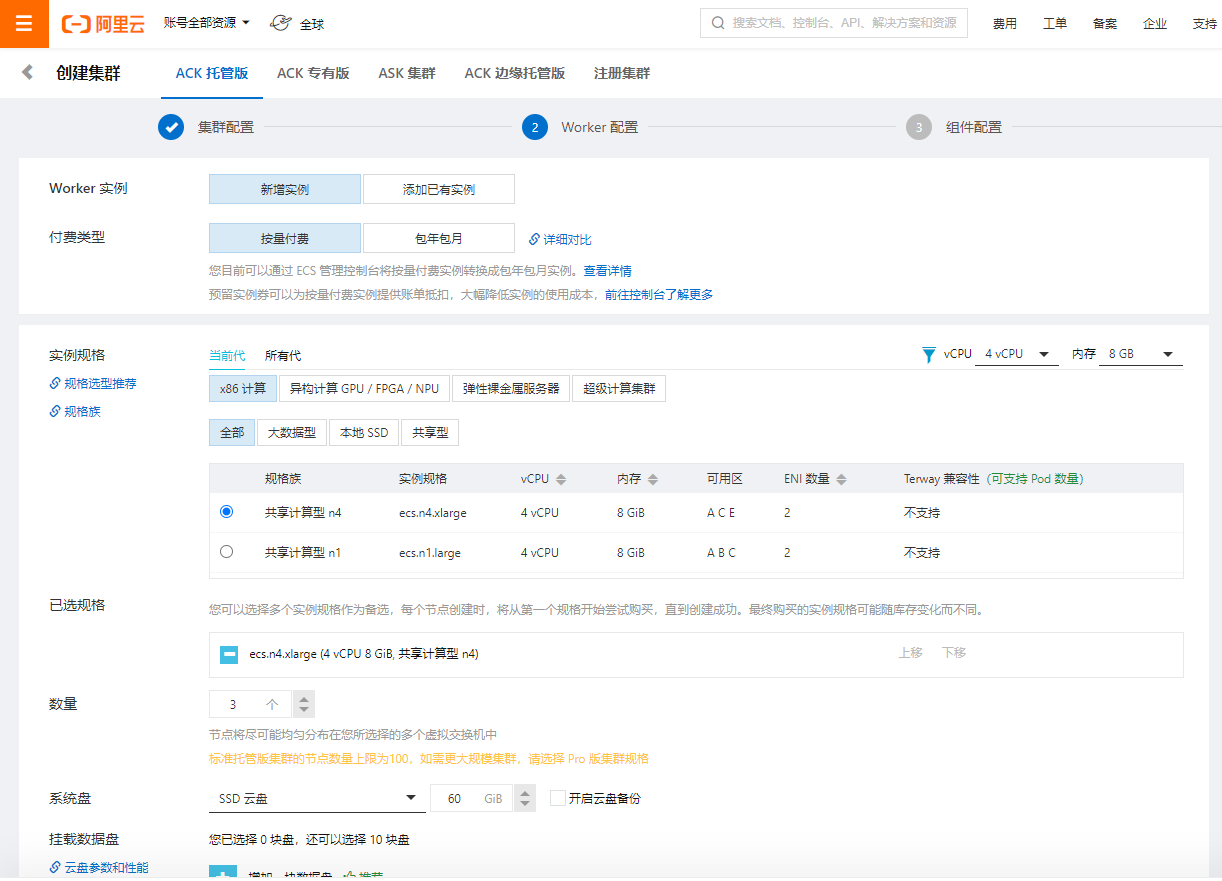

4.配置 Worker 实例规格

ack-worker-config

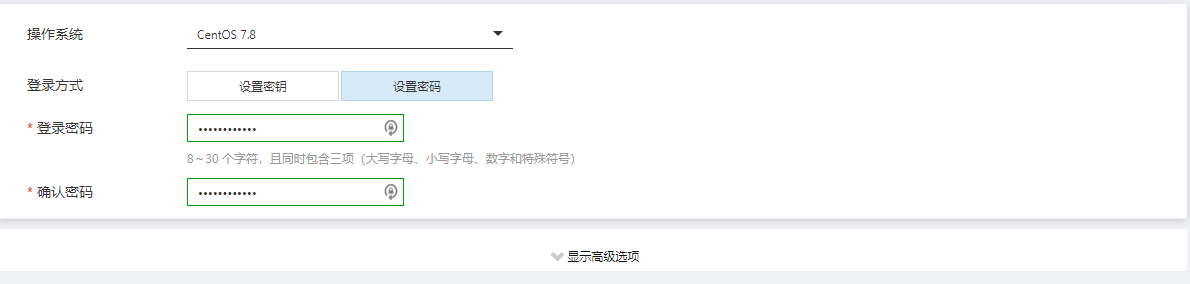

指定实例操作系统类型,并为实例配置密码或秘钥

ack-worker-password

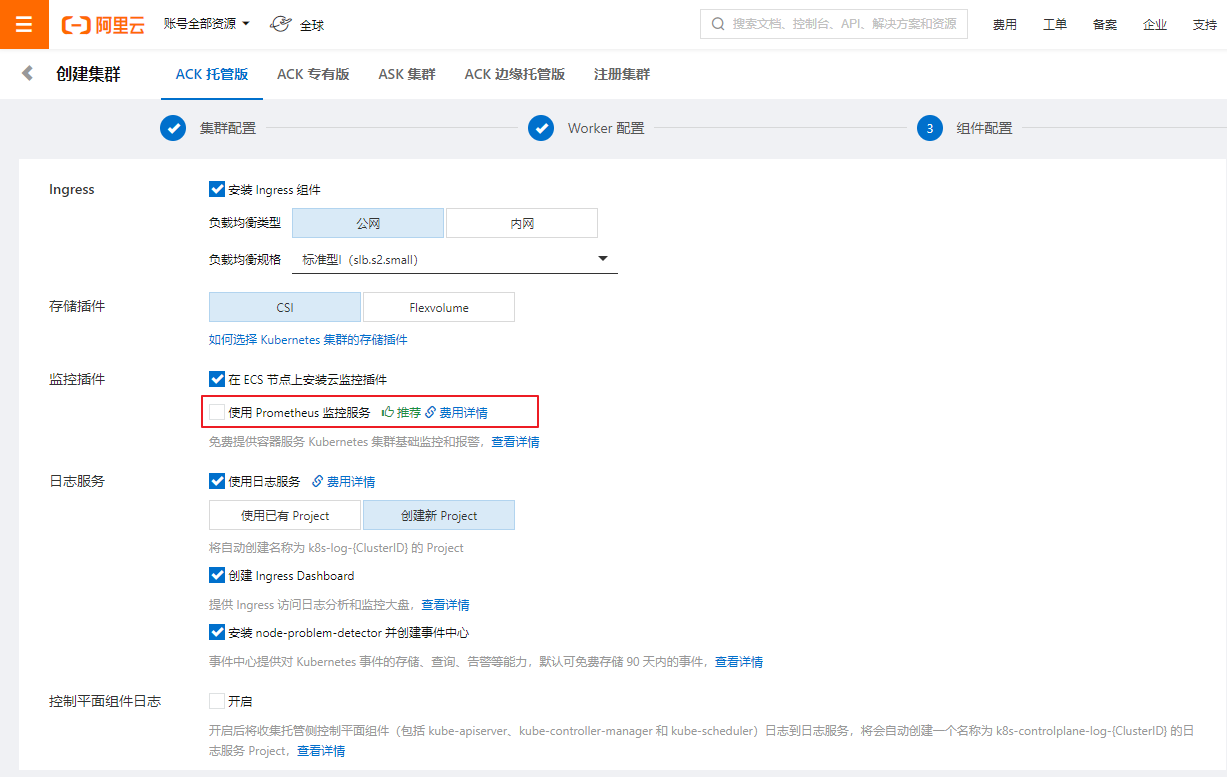

5.选择安装相关组件,完成后创建集群

ack-components

警告

由于阿里云 Prometheus node-exporter 端口与 KubeSphere 冲突,这里不勾选 Prometheus 监控服务, 不安装阿里云 Prometheus 组件。

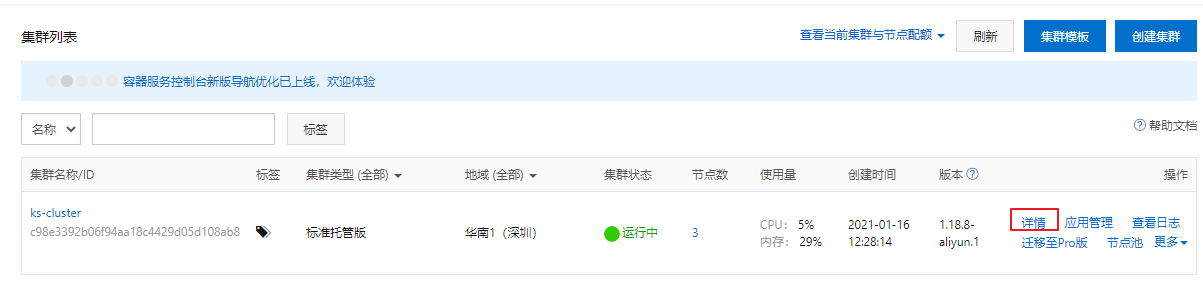

6.等待集群创建完成,点击详情,查看集群信息

ack-cluster

连接到 ACK 集群

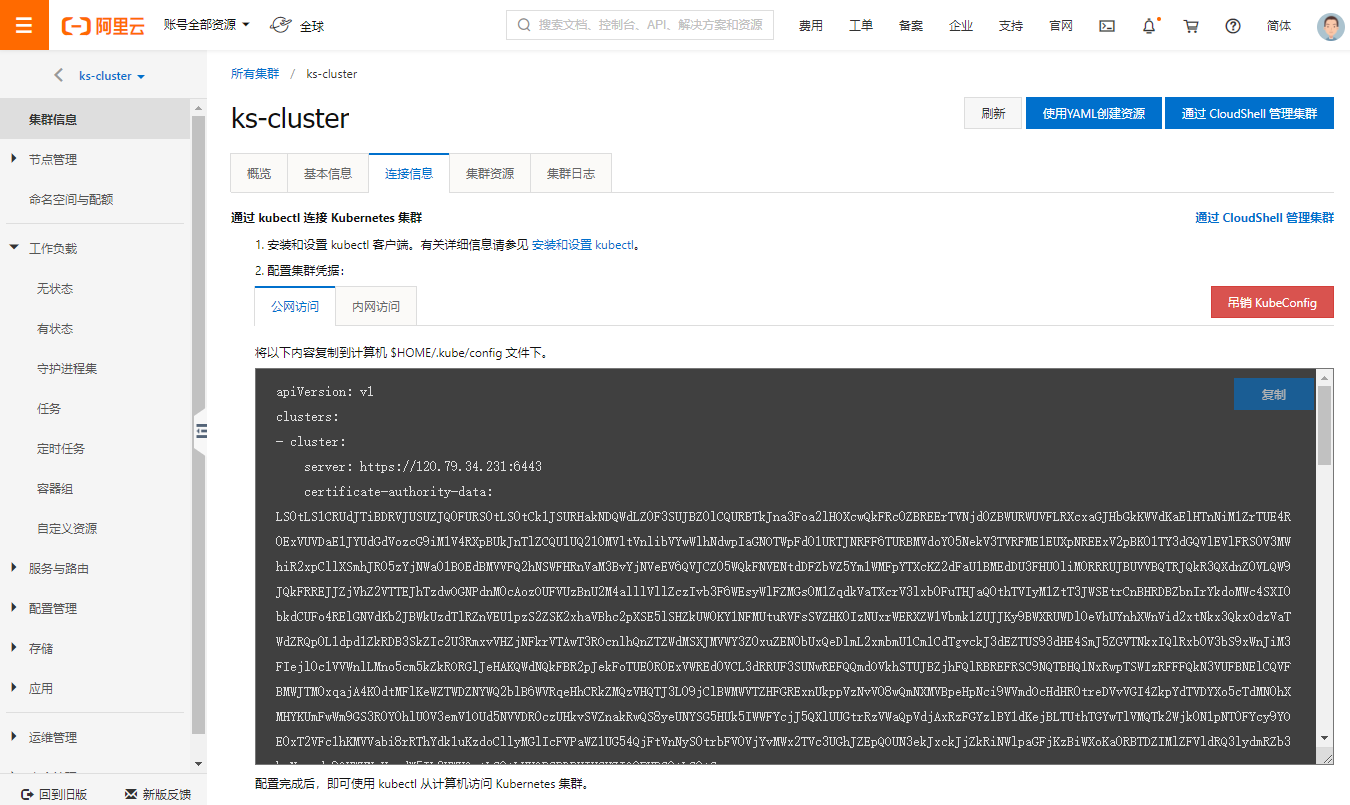

  • 创建完集群后,点击集群信息 > 连接信息界面,选择公网访问,复制下方 kubeconfig 信息到本地计算机,即可在本地连接到 ack 集群。

    ack-kubeconfig

也可以通过连接 CloudShell 管理集群,点击通过 CloudShell 管理集群,执行以下命令查看集群节点信息:

shell@Alicloud:~$ kubectl get nodes -o wide
NAME                       STATUS   ROLES    AGE   VERSION            INTERNAL-IP    EXTERNAL-IP   OS-IMAGE                KERNEL-VERSION                CONTAINER-RUNTIME
cn-shenzhen.192.168.0.35   Ready    <none>   15m   v1.18.8-aliyun.1   192.168.0.35   <none>        CentOS Linux 7 (Core)   3.10.0-1127.19.1.el7.x86_64   docker://19.3.5
cn-shenzhen.192.168.0.36   Ready    <none>   15m   v1.18.8-aliyun.1   192.168.0.36   <none>        CentOS Linux 7 (Core)   3.10.0-1127.19.1.el7.x86_64   docker://19.3.5
cn-shenzhen.192.168.0.37   Ready    <none>   15m   v1.18.8-aliyun.1   192.168.0.37   <none>        CentOS Linux 7 (Core)   3.10.0-1127.19.1.el7.x86_64   docker://19.3.5

部署 KubeSphere

查看 StorageClass

备注

您可以在阿里云容器服务 Kubernetes 集群中使用阿里云云盘存储卷。目前,阿里云 CSI 插件支持通过 PV/PVC 方式挂载云盘,包括静态存储卷和动态存储卷。

默认阿里云 ACK 已经为用户创建了不同规格的 StorageClass,可直接使用,但存在最小容量规格限制,详情参考云盘存储卷使用说明

连接到 cloudshell 查看 StorageClass 类型

shell@Alicloud:~$ kubectl get sc
NAME                       PROVISIONER                       RECLAIMPOLICY   VOLUMEBINDINGMODE      ALLOWVOLUMEEXPANSION   AGE
alicloud-disk-available    diskplugin.csi.alibabacloud.com   Delete          Immediate              true                   14m
alicloud-disk-efficiency   diskplugin.csi.alibabacloud.com   Delete          Immediate              true                   14m
alicloud-disk-essd         diskplugin.csi.alibabacloud.com   Delete          Immediate              true                   14m
alicloud-disk-ssd          diskplugin.csi.alibabacloud.com   Delete          Immediate              true                   14m
alicloud-disk-topology     diskplugin.csi.alibabacloud.com   Delete          WaitForFirstConsumer   true                   14m

容器服务 Kubernetes 版(ACK)集群默认提供了以下几种 StorageClass:

  • alicloud-disk-efficiency:高效云盘。
  • alicloud-disk-ssd:SSD 云盘。
  • alicloud-disk-essd:ESSD 云盘。
  • alicloud-disk-available:提供高可用选项,优先创建 SSD 云盘;如果 SSD 云盘售尽,则创建高效云盘。
  • alicloud-disk-topology:使用延迟绑定的方式创建云盘。

**指定默认 StorageClass **

本次使用 alicloud-disk-efficiency,注意申请高效云盘时申请的 PV 大小不得小于20G。

kubectl patch sc alicloud-disk-efficiency -p '{"metadata": {"annotations": {"storageclass.beta.kubernetes.io/is-default-class": "true"}}}'

确认配置成功

shell@Alicloud:~$ kubectl get sc
NAME                                 PROVISIONER                       RECLAIMPOLICY   VOLUMEBINDINGMODE      ALLOWVOLUMEEXPANSION   AGE
alicloud-disk-available              diskplugin.csi.alibabacloud.com   Delete          Immediate              true                   30m
alicloud-disk-efficiency (default)   diskplugin.csi.alibabacloud.com   Delete          Immediate              true                   30m
alicloud-disk-essd                   diskplugin.csi.alibabacloud.com   Delete          Immediate              true                   30m
alicloud-disk-ssd                    diskplugin.csi.alibabacloud.com   Delete          Immediate              true                   30m
alicloud-disk-topology               diskplugin.csi.alibabacloud.com   Delete          WaitForFirstConsumer   true                   30m

最小化部署 kubesphere

1.使用 ks-installer 在已有的 Kubernetes 集群上来部署 KubeSphere,下载 YAML 文件:

wget https://github.com/kubesphere/ks-installer/releases/download/v3.3.2/kubesphere-installer.yaml
wget https://github.com/kubesphere/ks-installer/releases/download/v3.3.2/cluster-configuration.yaml

警告

由于阿里云 ACK 高效磁盘最小申请大小为20G,所以挂载的 PV 申请的容量大小不能小于该值,参考以下配置修改 cluster-configuration.yaml。

部分存储卷 VolumeSize 小于20G,需要手动调整:

shell@Alicloud:~$ cat cluster-configuration.yaml | grep Volum
    mysqlVolumeSize: 20Gi # MySQL PVC size.
    minioVolumeSize: 20Gi # Minio PVC size.
    etcdVolumeSize: 20Gi  # etcd PVC size.
    openldapVolumeSize: 2Gi   # openldap PVC size.
    redisVolumSize: 2Gi # Redis PVC size.
      elasticsearchMasterVolumeSize: 4Gi   # Volume size of Elasticsearch master nodes.
      elasticsearchDataVolumeSize: 20Gi    # Volume size of Elasticsearch data nodes.
    jenkinsVolumeSize: 8Gi     # Jenkins volume size.
    prometheusVolumeSize: 20Gi       # Prometheus PVC size.

编辑 cluster-configuration.yaml 文件,调整 openldapVolumeSize、redisVolumSize、elasticsearchMasterVolumeSize、jenkinsVolumeSize 4 个卷大小为 20G。

执行以下命令部署 kubesphere:

kubectl apply -f kubesphere-installer.yaml
kubectl apply -f cluster-configuration.yaml

2.检查安装日志:

kubectl logs -n kubesphere-system $(kubectl get pod -n kubesphere-system -l 'app in (ks-install, ks-installer)' -o jsonpath='{.items[0].metadata.name}') -f

3.安装完成后,您会看到以下消息:

#####################################################
###              Welcome to KubeSphere!           ###
#####################################################
Account: admin
Password: P@88w0rd
NOTES:
  1. After logging into the console, please check the
    monitoring status of service components in
    the "Cluster Management". If any service is not
    ready, please wait patiently until all components
    are ready.
  2. Please modify the default password after login.
#####################################################
https://kubesphere.io             2020-xx-xx xx:xx:xx

访问 KubeSphere 控制台

现在已经安装了 KubeSphere,您可以按照以下步骤访问 KubeSphere 的 Web 控制台。

  • 切换到 kubesphere-system 命名空间,选择服务,选择 ks-console 点击更新 。

  • 将 service 类型 NodePort 更改为 LoadBalancer ,完成后点击更新。

    ack-lb

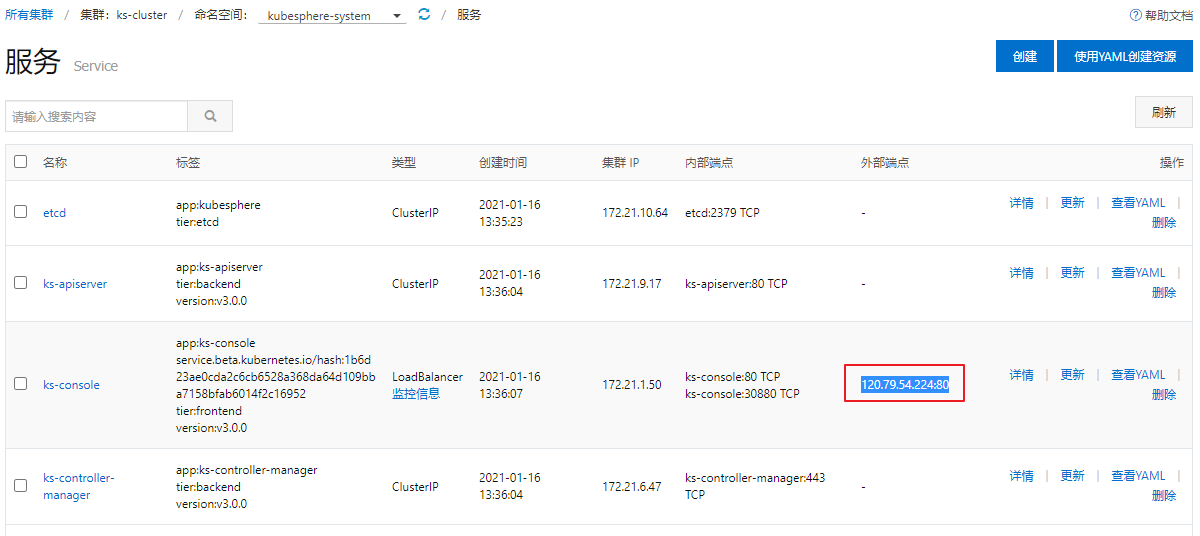

  • 获取您的 EXTERNAL-IP。

    ack-lb-ip

  • 使用 ACK 生成的 external-ip 访问 KubeSphere 的 Web 控制台, 默认帐户和密码(admin/P@88w0rd)。

启用可插拔组件(可选)

上面的示例演示了默认的最小安装过程,要在 KubeSphere 中启用其他组件,请参阅启用可插拔组件

警告

由于阿里云 ACK 已经在 kube-system 命名空间部署 Metrics-server,请勿开启 KubeSphere metrics-server 插件,否则部署失败。
