部署并访问 Bookinfo

作为开源的服务网格解决方案,Istio 为微服务提供了强大的流量管理功能。以下是 Istio 官方网站上关于流量管理的简介:

Istio 的流量路由规则可以让您很容易地控制服务之间的流量和 API 调用。Istio 简化了服务级别属性的配置,比如熔断器、超时、重试等,并且能轻松地设置重要的任务,如 A/B 测试、金丝雀发布、基于流量百分比切分的概率发布等。它还提供了开箱即用的故障恢复特性,有助于增强应用的健壮性,从而更好地应对被依赖的服务或网络发生故障的情况。

为了给用户提供管理微服务的一致体验,KubeSphere 在容器平台上集成了 Istio。本教程演示了如何部署由四个独立的微服务组成的示例应用程序 Bookinfo,以及如何通过 NodePort 访问该应用。

视频演示

准备工作

  • 您需要启用 KubeSphere 服务网格

  • 您需要完成创建企业空间、项目、用户和角色中的所有任务。

  • 您需要启用链路追踪。有关更多信息,请参见设置网关

    备注

    您需要启用链路追踪以使用追踪功能。启用后若无法访问路由 (Ingress),请检查您的路由是否已经添加注释(例如:nginx.ingress.kubernetes.io/service-upstream: true)。

什么是 Bookinfo 应用

Bookinfo 应用由以下四个独立的微服务组成,其中 reviews 微服务有三个版本。

  • productpage 微服务会调用 detailsreviews 用来生成页面。
  • details 微服务中包含了书籍的信息。
  • reviews 微服务中包含了书籍相关的评论,它还会调用 ratings 微服务。
  • ratings 微服务中包含了由书籍评价组成的评级信息。

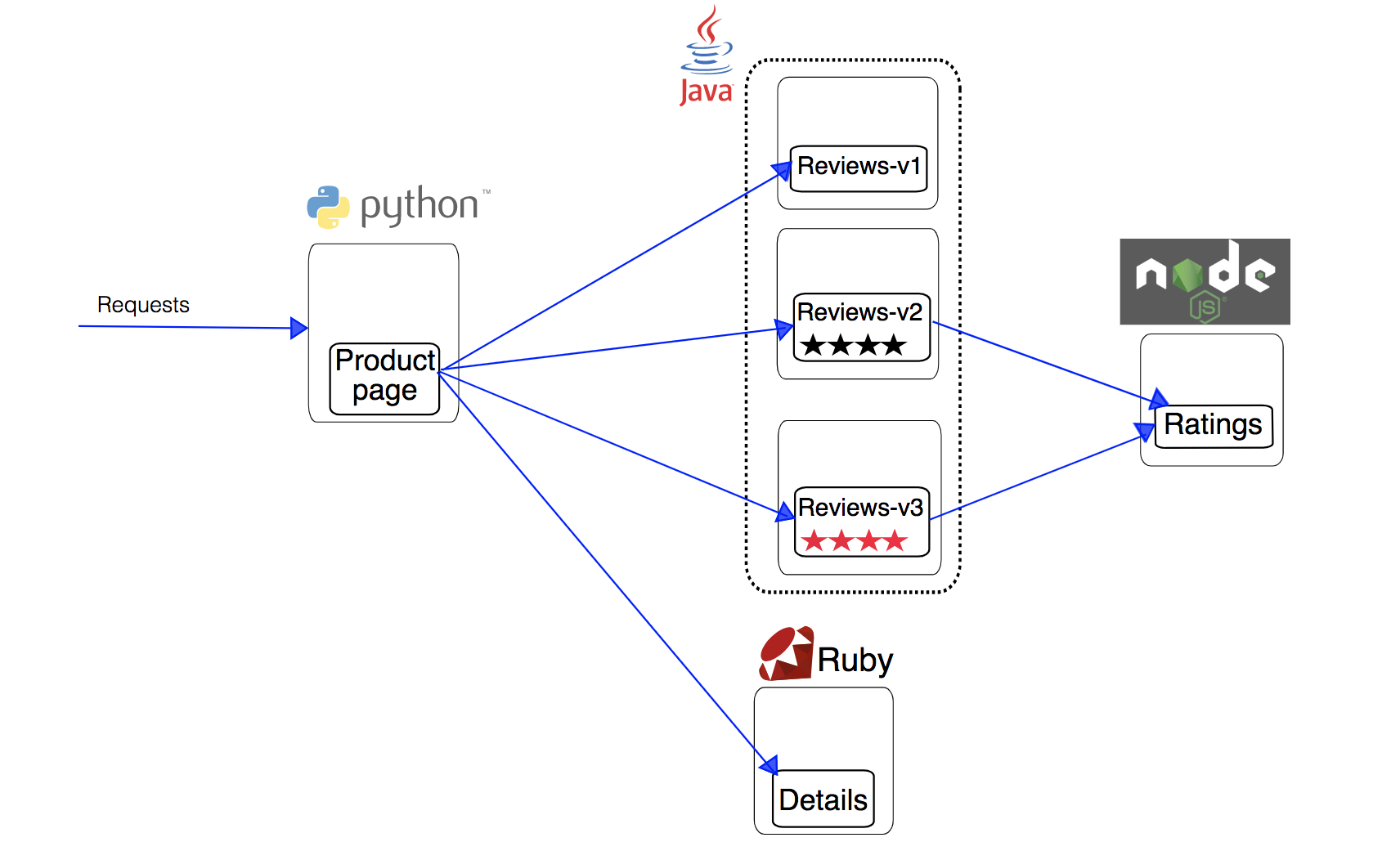

这个应用的端到端架构如下所示。有关更多详细信息,请参见 Bookinfo 应用

bookinfo

动手实验

步骤 1:部署 Bookinfo

  1. 使用帐户 project-regular 登录控制台并访问项目 (demo-project)。前往应用负载下的应用,点击右侧的部署示例应用

  2. 在出现的对话框中点击下一步,其中必填字段已经预先填好,相关组件也已经设置完成。您无需修改设置,只需在最后一页(路由设置)点击创建

    备注

    KubeSphere 会自动创建主机名。若要更改主机名,请将鼠标悬停在默认路由规则上,然后点击 icon 进行编辑。有关更多信息,请参见创建基于微服务的应用
  3. 工作负载中,确保这四个部署都处于运行中状态,这意味着该应用已经成功创建。

    备注

    可能需要等几分钟才能看到部署正常运行。

步骤 2:访问 Bookinfo

  1. 应用中,访问自制应用,点击应用 bookinfo 查看其详情页面。

    备注

    如果您没有在列表中看到该应用,请刷新页面。
  2. 详情页面中显示了用于访问 Bookinfo 应用的主机名和端口号。

  3. 由于将通过 NodePort 在集群外访问该应用,因此您需要在安全组中为出站流量开放上图中的端口,并按需设置端口转发规则。

  4. 在本地 hosts 文件 (/etc/hosts) 中添加一个条目将主机名映射到对应的 IP 地址,例如:

    139.198.178.20 productpage.demo-project.192.168.0.2.nip.io


    警告

    请勿直接复制上述内容到本地 hosts 文件,请将其替换成您自己的 IP 地址与主机名。
  5. 完成后,点击访问服务访问该应用。

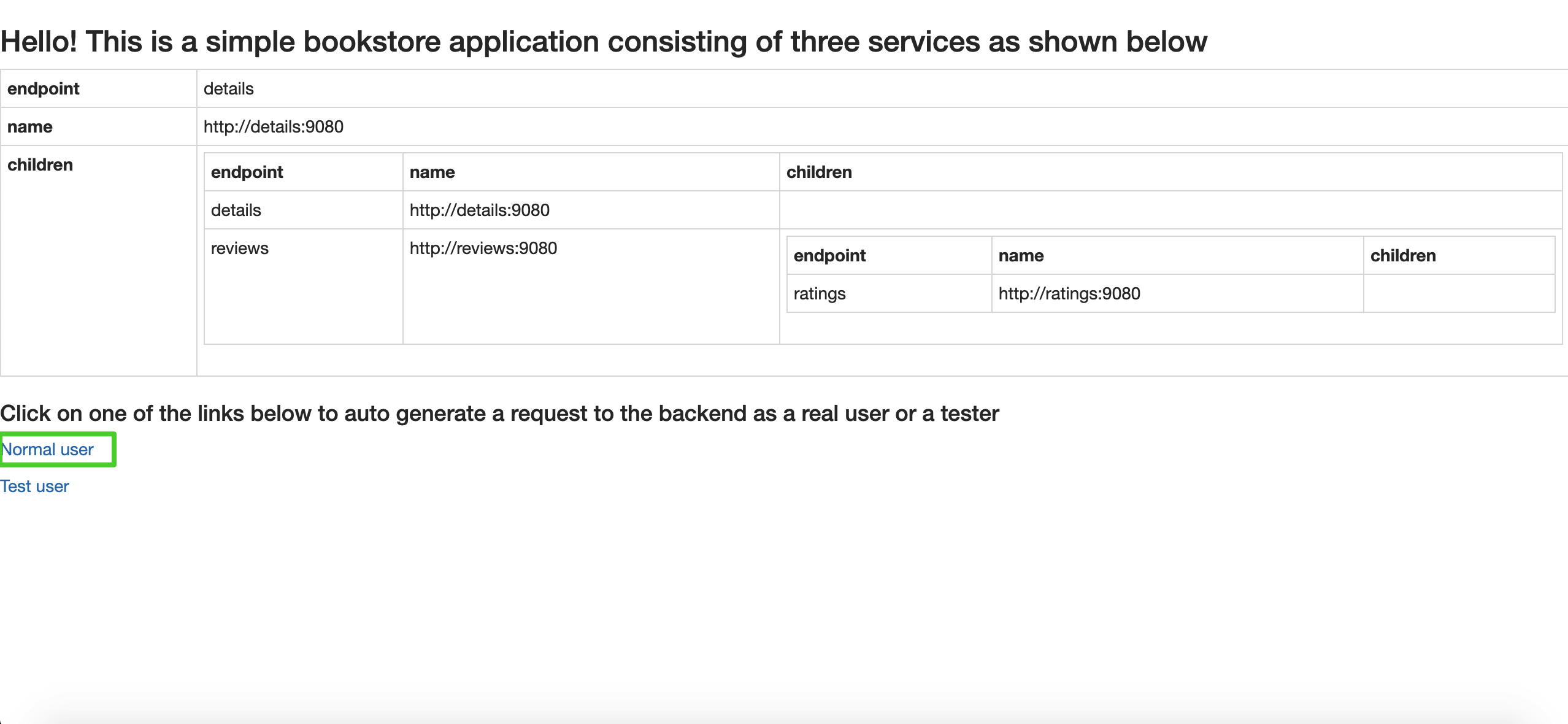

  6. 在应用详情页面,点击左下角的 Normal user

    normal-user

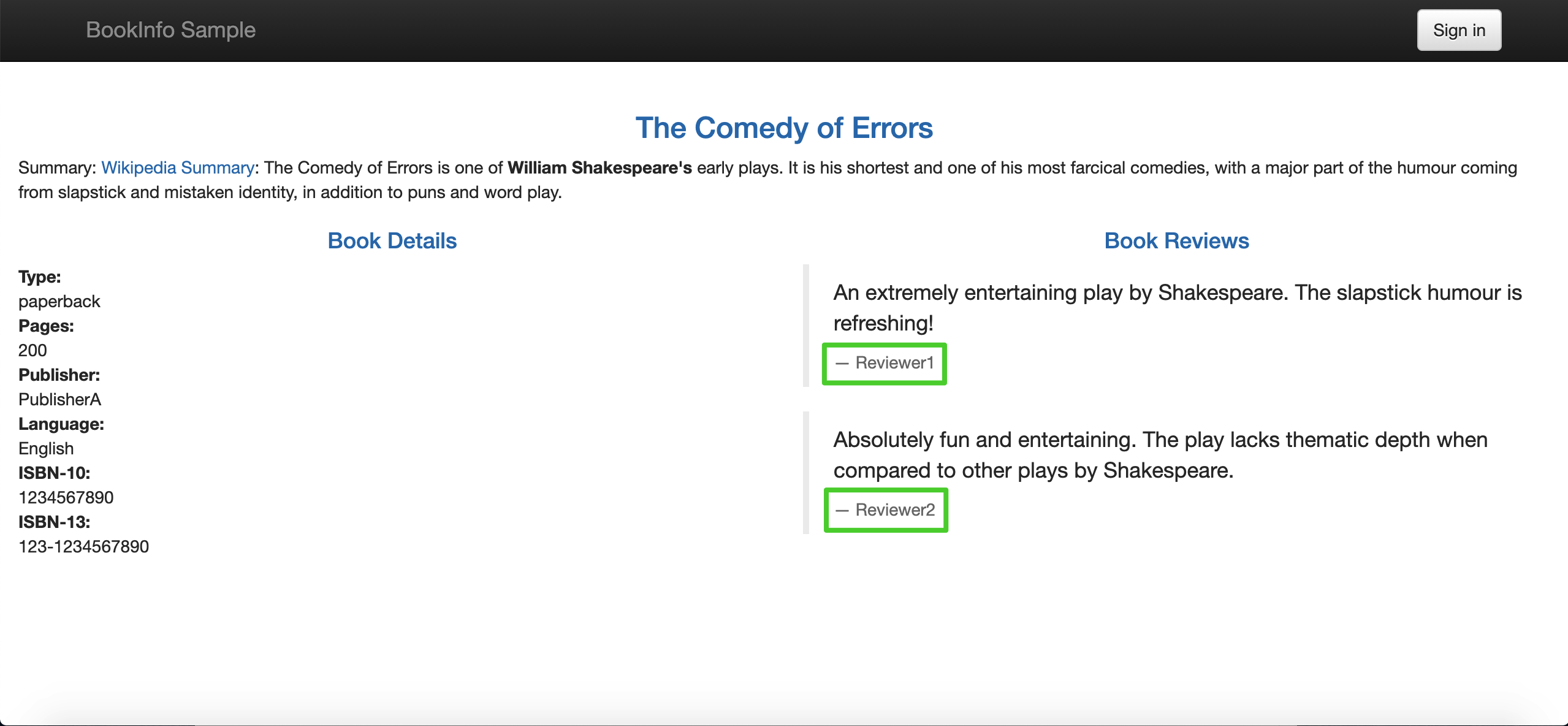

  7. 在下图中,您可以注意到 Book Reviews 板块仅出现 Reviewer1Reviewer2,并且没有任何评级内容,因为这是当前应用版本的状态。若想探索更多流量管理相关的功能,您可以为该应用执行金丝雀发布

    ratings-page

    备注

    KubeSphere 基于 Istio 提供了三种灰度策略,包括蓝绿部署金丝雀发布流量镜像
